Tất cả sản phẩm
-
Cực dương nhân tạo magie
-
Bảo vệ catốt cực dương magie
-
Cực dương magiê tiềm năng cao
-
Cực dương ruy-băng magie
-
Cực dương magiê ép đùn
-
Anode Magnesium đóng gói sẵn
-
Máy nước nóng Magie Anode
-
Hợp kim magiê rèn
-
Thanh hợp kim magiê
-
Hợp kim magiê cường độ cao
-
Tấm hợp kim magiê
-
Hợp kim magiê có thể hòa tan
-
Magie Hợp kim đất hiếm
-
FedererChất lượng đáng tin cậy của cực dương magiê hy sinh. -
AliceRất phù hợp với nhu cầu bảo vệ catốt của chúng tôi.
Người liên hệ :
Harry Guo
Số điện thoại :
0086-18739207695
Mg Mn Máy nước nóng cực dương Magie ép đùn Máy nước nóng 0,8 inch
| Nguồn gốc | Trung Quốc |
|---|---|
| Chứng nhận | USA: G97，ASTM |
| Số lượng đặt hàng tối thiểu | 1000kg |
| Giá bán | Negotiable |
| chi tiết đóng gói | Đóng gói pallet, hoặc theo yêu cầu của khách hàng |
| Thời gian giao hàng | 30 ngày sau khi nhận được tiền đặt cọc |
| Điều khoản thanh toán | Đặt cọc 50%, Số dư 50% trước khi giao hàng đến cảng |
| Khả năng cung cấp | 500 triệu mỗi tháng |
Thông tin chi tiết sản phẩm
| Từ khóa | Cực dương magiê ép đùn | Hình dạng | gậy |
|---|---|---|---|
| Vật chất | Hợp kim magiê | Công nghệ sản phẩm | Cực dương magiê ép đùn |
| Cách sử dụng | Chống ăn mòn | Mẫu vật | Có sẵn |
| Ứng dụng | Bảo vệ catốt, máy nước nóng | Bề mặt | Trơn tru |
| Điểm nổi bật | Mg Mn cực dương magiê ép đùn,cực dương magiê ép đùn 0,8 inch |
||
Mô tả sản phẩm
Anốt magiê ép đùn an toàn và hiệu quả để bảo vệ catốt
Giới thiệu:
Anốt hy sinh là thành phần chính của hệ thống bảo vệ catốt hiện tại.Các khối, thanh, tấm hoặc dải đùn này được làm bằng hợp kim kim loại có hoạt tính điện áp thấp hơn so với hợp kim kết cấu cần bảo vệ.Nói cách khác, nguồn cung cấp điện tử thúc đẩy quá trình hòa tan của kim loại chính sẽ bị chuyển hướng hoặc bị tiêu hao bởi kim loại "hy sinh".
Đặc trưng:
Thanh cực dương bằng hợp kim magiê được ép đùn áp dụng quy trình sản xuất bản vẽ liên tục.Bề mặt sản phẩm nhẵn, không có lỗ rỗng và lẫn tạp chất xỉ, điện thế lớn hơn 1,48V, hiệu suất lớn hơn 55% và hiệu suất thanh trên 98%.
Thành phần hóa học %:
| Hợp kim | Al | Mn |
Zn (tối đa) |
Ca (tối đa) |
Si (tối đa) |
Cu (tối đa) |
Ni (tối đa) |
Fe (tối đa) |
Imp khác | |
| mỗi | toàn bộ | |||||||||
| AZ31B | 2,5-3,5 | 0,2-1,0 | 0,6-1,4 | 0,04 | 0,10 | 0,01 | 0,001 | 0,005 | --- | 0,30 |
| Mg-Mn | 0,01 tối đa | 0,5-1,3 | --- | --- | --- | 0,02 | 0,001 | 0,03 | 0,05 | 0,30 |
Đặc điểm kỹ thuật kích thước cực dương thanh đùn:
|
Đường kính (inch) |
Cốt lõi lập dị (inch) |
Đường kính lõi (inch) |
Ngay thẳng (inch / chiều dài 2 ft) |
Cân nặng (1bs / inch) |
| Thanh ép đùn magie | ||||
| 0,675-0,020 | 0,050 | 0,135 | 0,060 | 0,025 |
| 0,750-0,020 | 1/16 | 0,135 | 0,040 | 0,031 |
| 0,800-0,020 | 1/16 | 0,135 | 0,040 | 0,035 |
| 0,840-0,020 | 1/16 | 0,135 | 0,040 | 0,038 |
| 0,900-0,020 | 1/16 | 0,135 | 0,040 | 0,043 |
| 1,050-0,020 | 1/16 | 0,135 | 0,040 | 0,057 |
| 1.315-0.020 | 1/16 | 0,135 | 0,040 | 0,089 |
Quy trình sản xuất:
1. Thiết bị đúc
Việc sử dụng lò điện trở công suất cao có thể thực hiện điều khiển nhiệt độ tự động và hiệu quả của thiết bị kéo dài được cải thiện đáng kể.
2. Quá trình nấu chảy và rót
Thành phần: Theo yêu cầu về thành phần hợp kim, lượng hợp kim chủ, thỏi magiê, thỏi kẽm, thỏi nhôm, đầu cưa thanh và các vật liệu quay trở lại khác được yêu cầu không được vượt quá 10% tổng phí.
Cho ăn và nấu luyện: Kiểm tra nồi nấu theo quy định.Sau khi đạt yêu cầu, bật lò điện trở, làm nóng nồi nấu ở nhiệt độ 400 ~ 500 ℃, và rắc đều một lớp bột trợ dung RJ-2 lên đáy và thành trong của nồi.Sau đó, điện tích được làm nóng trước lên trên 150 ° C được thêm vào theo trình tự.Việc bổ sung điện tích nên được đặt dày đặc nhất có thể để thu hẹp khoảng cách giữa các điện tích.Sau đó tăng dần nhiệt độ.Khi 1% tổng lượng điện tích bị nung chảy, nhiệt độ lò được điều chỉnh đến 730 ° C để xử lý biến chất, và các mẫu được lấy để kiểm tra độ đứt gãy.
Chìa khóa để áp dụng quy trình rót ôxy áp suất thấp là sự phối hợp và đồng bộ của tốc độ rót, tốc độ kéo căng và lượng nước làm mát.Nếu không, sẽ có hiện tượng thiếu dự báo và gãy thanh căng.
3. Kiểm tra và cưa
Sau khi các sản phẩm thanh kéo vượt qua cửa cưa và kiểm tra ngoại hình, xử lý nhiệt cần thiết được thực hiện trong lò nhiệt luyện, sau đó thực hiện cưa lần thứ hai theo chiều dài yêu cầu của người sử dụng.

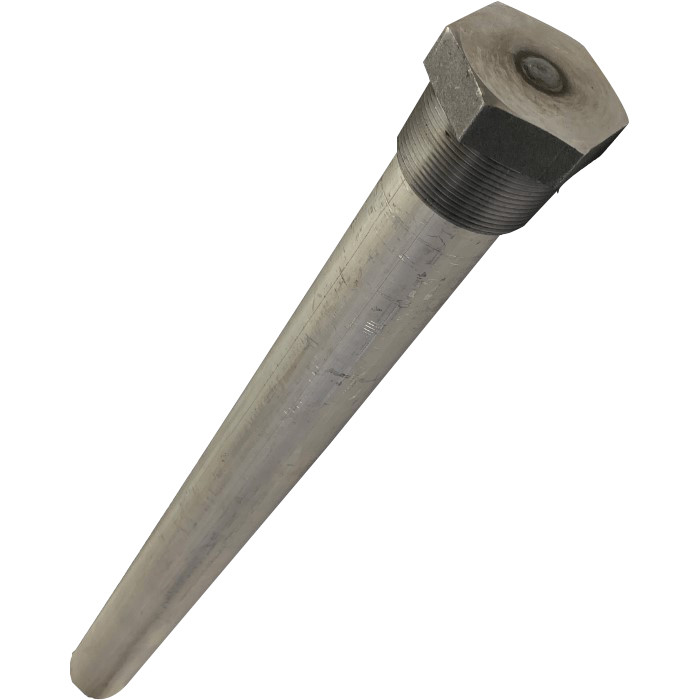

Hình ảnh:
Sản phẩm khuyến cáo
